Acrel-2000E配電室綜合監控系統，可實現開關柜運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監測、母線及電纜測溫監測、環境溫濕度監測、有害氣體監測、安防監控，可對燈光、風機、除濕機、空調控制等設備進行聯動控制。實現動力環境各數據的檢測與設備控制，優化動力環境，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，實現配電動力環境的分布式遠程管理。
變電所、配電室、機房、箱變和預制艙等。

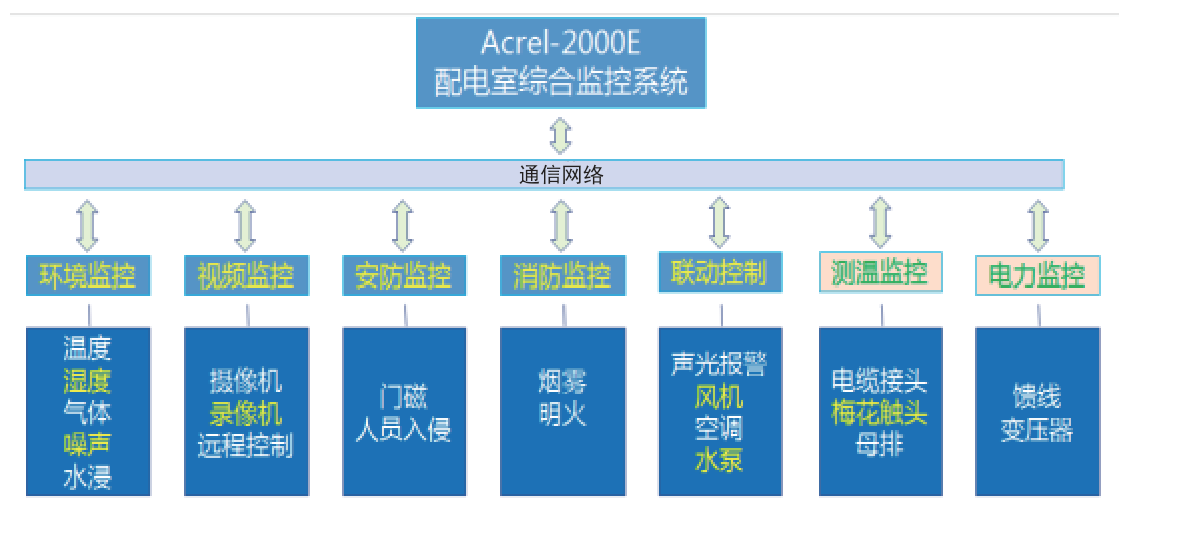

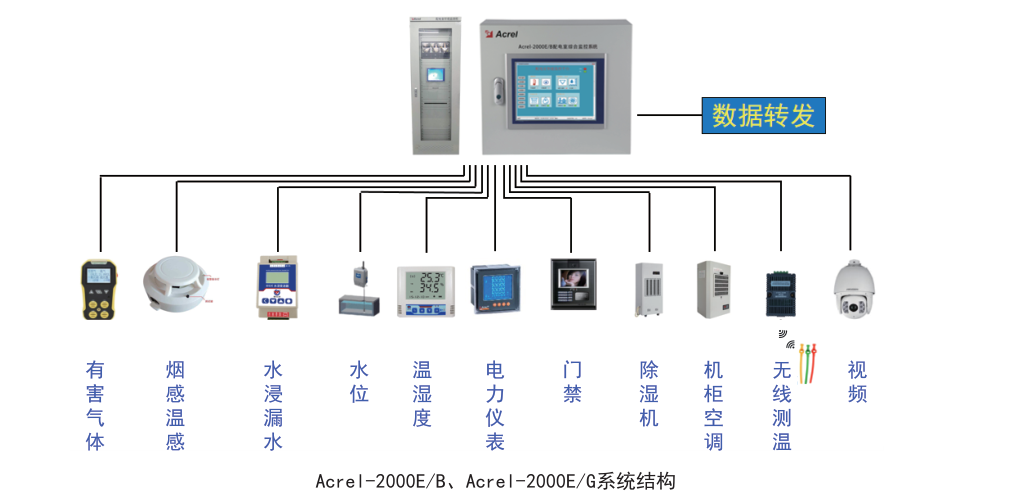

系統結構
Acrel-2000E配電室綜合監控系統以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天候狀態監視和智能控制。系統由485通信和以太網通信混合組網，完成站端視頻、環境數據以及安全防范等數據的采集和監控，適配于當下多種應用場景。

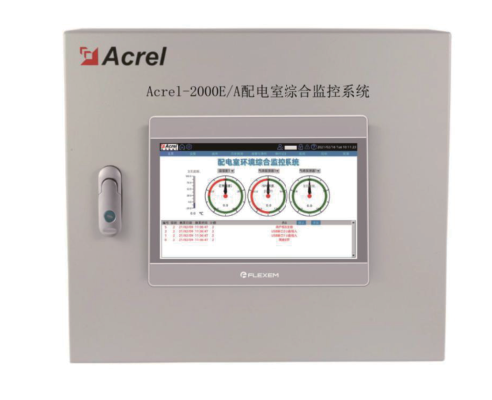

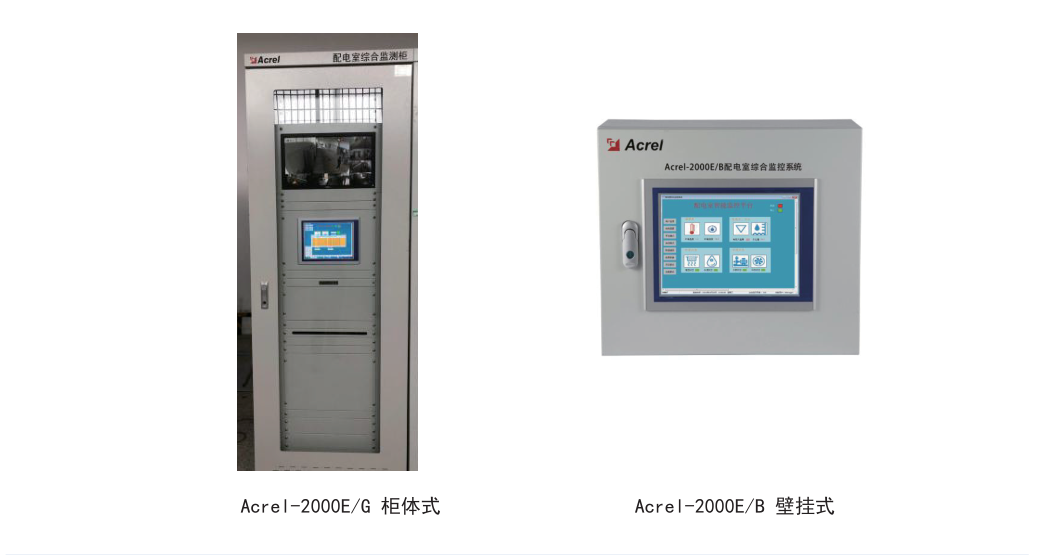

由于硬件資源以及系統軟件上的差別，Acrel-2000E/A作為針對變電所配電室的環境輔助監控系統，只對環境參量設備進行在線監測；而Acrel-2000E/B與Acrel-2000E/G作為硬件資源豐富，系統功能更為強大的設備，可以配合我司無線測溫以及電力儀表進行在線監測。

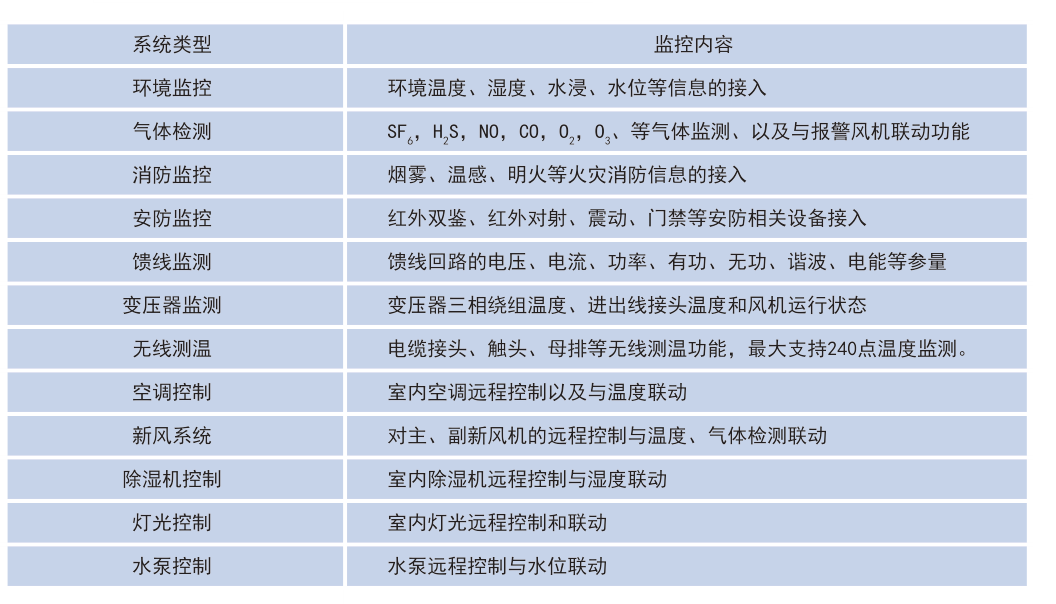

系統把環境、視頻、通風、照明、安全防范、消防、一次設備輔助監控等所有監控量在系統主界面上進行一體化顯示和控制，避免各系統孤立顯示和控制。
由于Acrel-2000E/A，與Acrel-2000E/B和Acrel-2000E/G所應用的軟件系統不一樣，下面將分別介紹兩種系統軟件的具體功能。

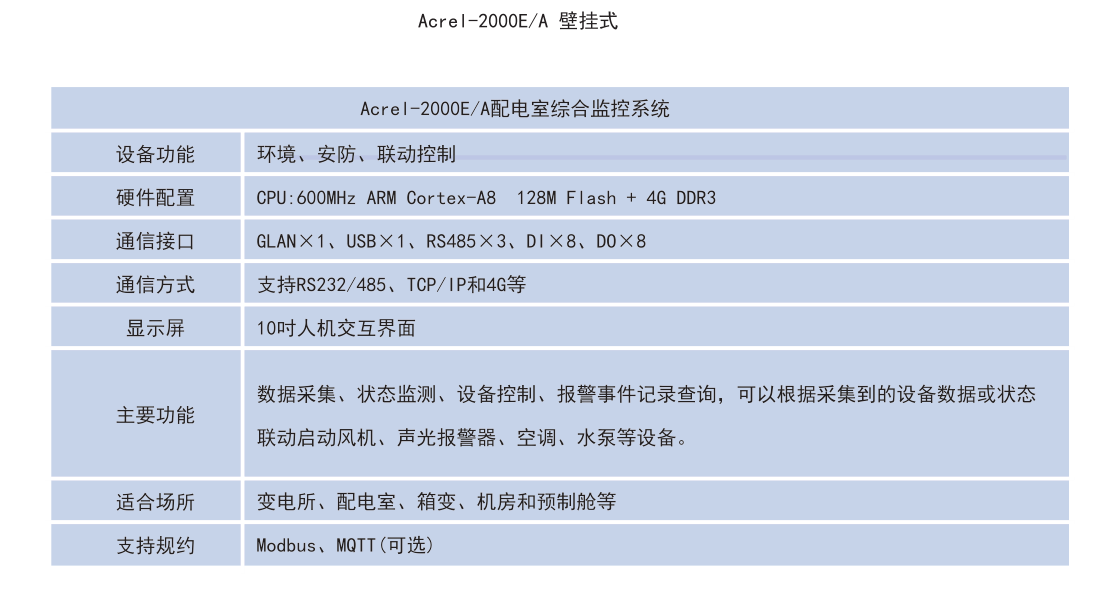

Acrel-2000E/A

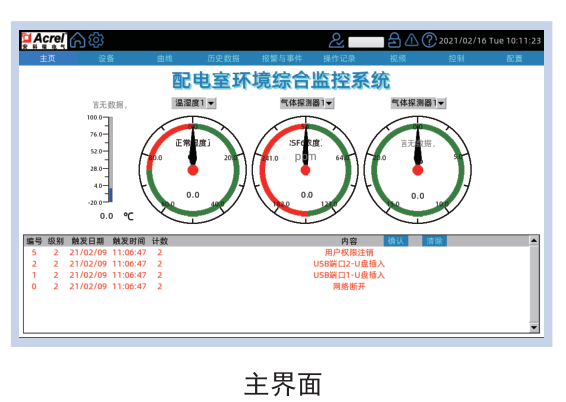

1. 實時數據
觸摸屏上電進入工作狀態后，默認為主界面，在此界面可觀察到配電室環境溫濕度、SF6氣體和O2濃度等監測信息以及當前事件列表。

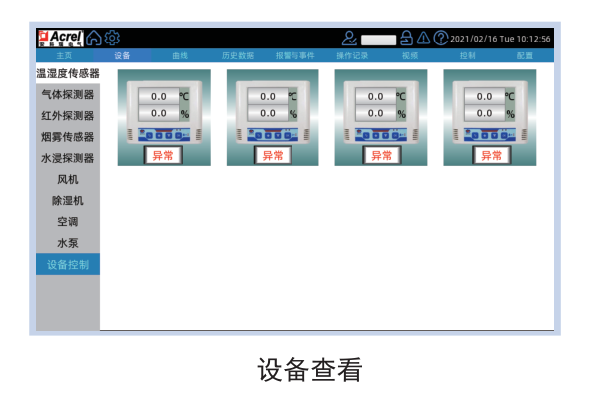

2. 設備查看
用戶可在設備界面查看當前所有采集設備，點擊左邊列表上的不同設備名稱可以查看對應設備的通信狀態以及監測數據。
3. 設備控制
點擊設備控制按鈕進入“設備控制”界面，只有允許控制的設備才可以被點擊，點擊相應設備進入其設備控制的界面后，可以通過每個設備下面的紅色按鈕對設備進行相應的控制，該控制操作需要用戶權Manager及以上。

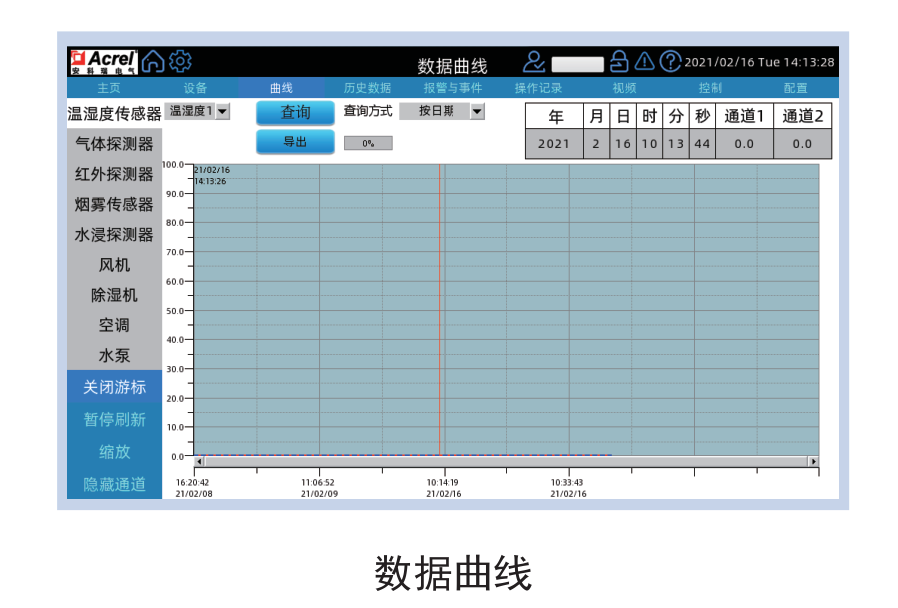

4. 數據曲線
進入“數據曲線”界面，首先顯示的是溫濕度的溫度及濕度數據曲線，同“設備查看”界面一樣，左邊有設備列表，點擊列表上的不同設備名稱可以查看對應設備的由實時及歷史的監測數據形成的數據曲線曲線上方的查詢及導出按鈕分別提供相應的查詢和導出功能，并且可以根據所選擇的不同查詢方式進行不同方式的查詢功能。
其中按日期查詢表示查詢某一個固定日期的曲線，查詢格式為年/月/日；按時間范圍查詢表示查詢某一個時間段內的曲線查詢格式為年/月/日/時/分/秒；按順序查詢表示查詢n天前的曲線，輸入值n表示詢n天前。

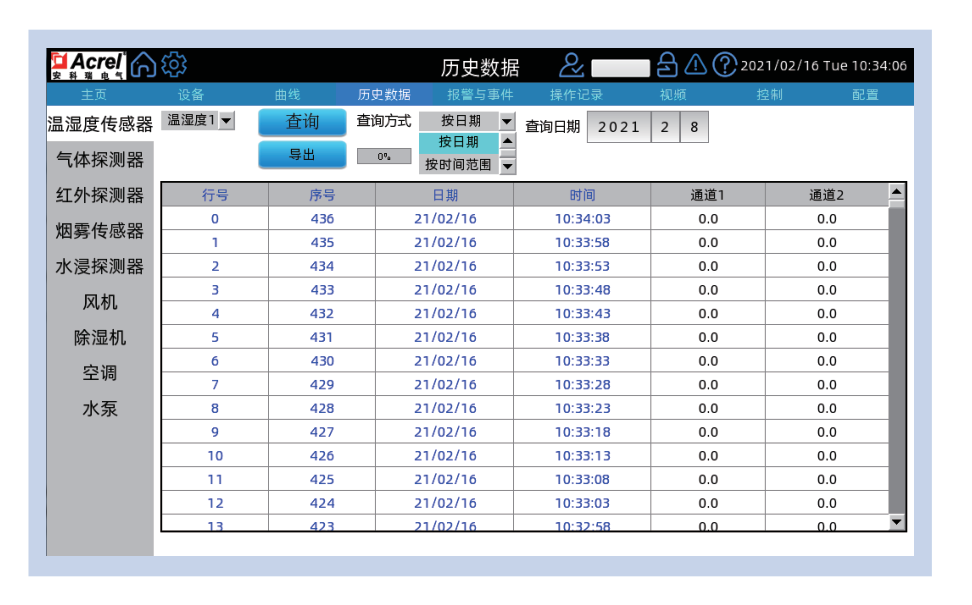

5. 歷史數據報表
進入“歷史數據”界面，首先顯示的溫濕度設備的歷史數據表格，同“設備查看”界面一樣，左邊有設備列表，點擊列表上的不同設備名稱可以查看對應設備的由實時及歷史的監測數據形成的歷史數據表格表格上方的查詢及導出按鈕分別提供相應的查詢和導出功能，并且可以根據所選擇的不同查詢方式進行不同方式的查詢功能。
(1)按日期查詢表示查詢某一個固定日期的歷史數據，查詢格式為年/月/日；
(2)按時間范圍查詢表示查詢某一個時間段內的歷史數據，查詢格式為年/月/日/時/分/秒；
(3)按順序查詢表示查詢n天前的歷史數據，輸入值n表示查詢n天前；
(4)按關鍵字查詢表示查詢具體某個值的歷史數據。

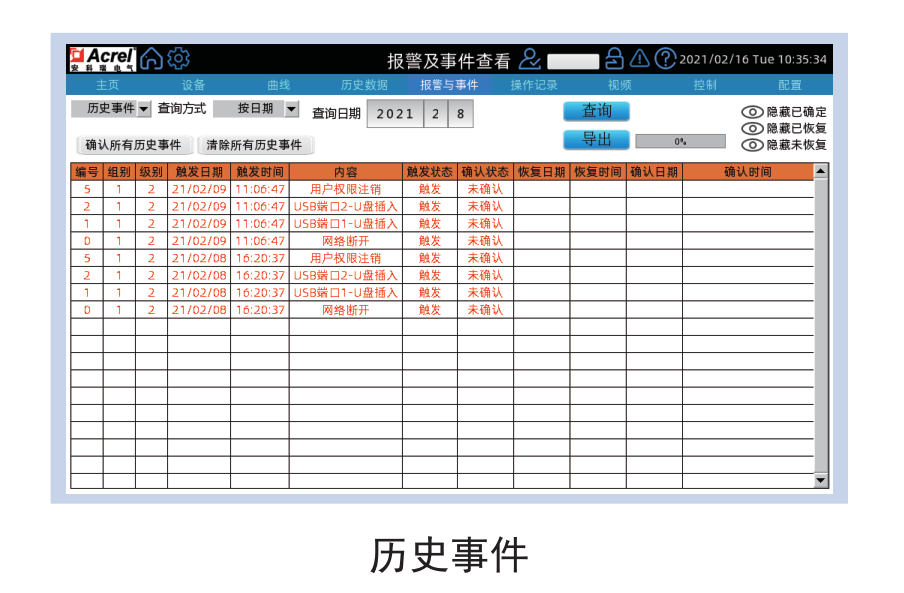

6. 事件報警及事件查看
進入“報警及事件查看”界面可以查看系統運行到當前所有形成的報警或事件。首先根據左上角的下拉框可以分別查看當前事件、歷史事件和事件統計。

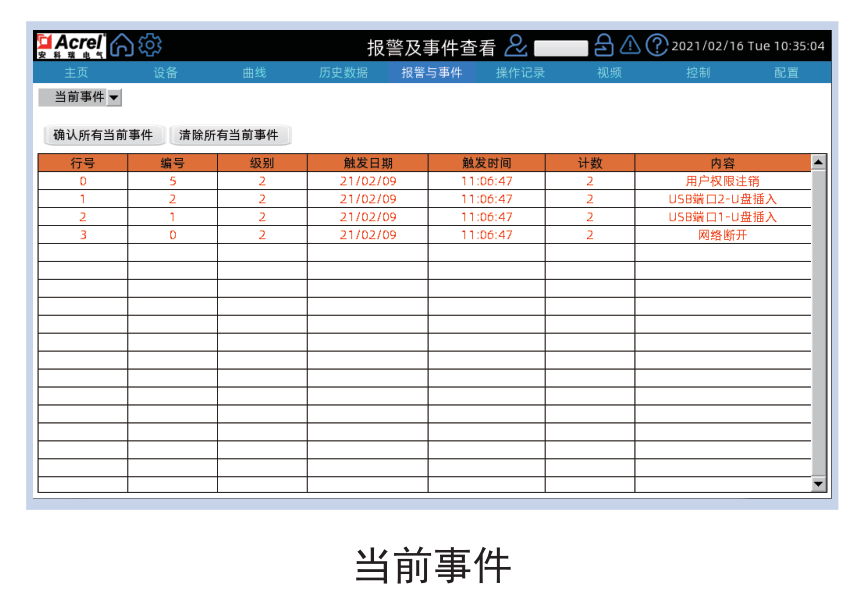

在“當前事件”的界面，有事件類型下拉框、事件列表、確認全部當前事件以及清除全部當前事件按鈕共4個部分，點擊確認按鈕可以確定列表中所有還未確認的事件，點擊清除按鈕可以清除列表中所有事件。
在“歷史事件”的界面，同“歷史數據”界面一樣，表格上方的查詢及導出按鈕分別提供相應的查詢和導出功能，并且可以根據所選擇的不同查詢方式進行不同方式的查詢功能。
(1)按日期查詢表示查詢某一個固定日期的報警及事件記錄，查詢格式為年/月/日；
(2)按時間范圍查詢表示查詢某一個時間段內的報警及事件記錄，查詢格式為年/月/日/時/分/秒；
(3)按順序查詢表示查詢n天前的報警及事件記錄，輸入值n表示查詢n天前；
(4)按編號查詢表示查詢表格中具體某一個編號的所有報警及事件記錄；
(5)按級別查詢表示查詢表格中具體某一個級別的所有報警及事件記錄；
(6)按分組查詢表示查詢表格中具體某一個分組的所有報警及事件記錄。

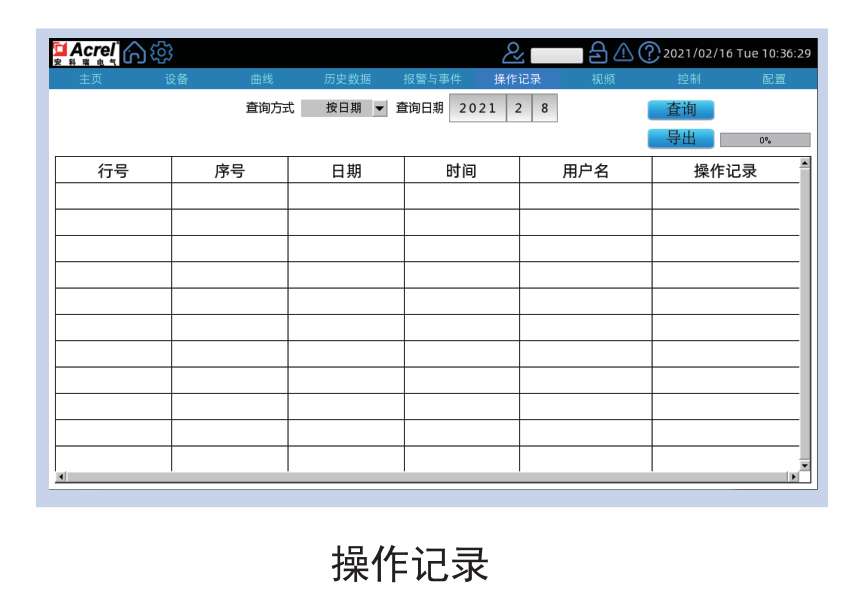

7. 操作記錄
進入“操作記錄”界面可以查看不同用戶到目前為止的操作及時間。并且可以根據所選擇的不同查詢方式進行不同方式的查詢功能。
(1)按日期查詢表示查詢某一個固定日期的用戶操作記錄，查詢格式為年/月/日；
(2)按時間范圍查詢表示查詢某一個時間段內的用戶操作記錄，查詢格式為年/月/日/時/分/秒；
(3)按順序查詢表示查詢n天前的用戶操作記錄，輸入值n表示查詢n天前；
(4)按用戶名查詢表示查詢表格中具體某一個用戶的操作記錄。

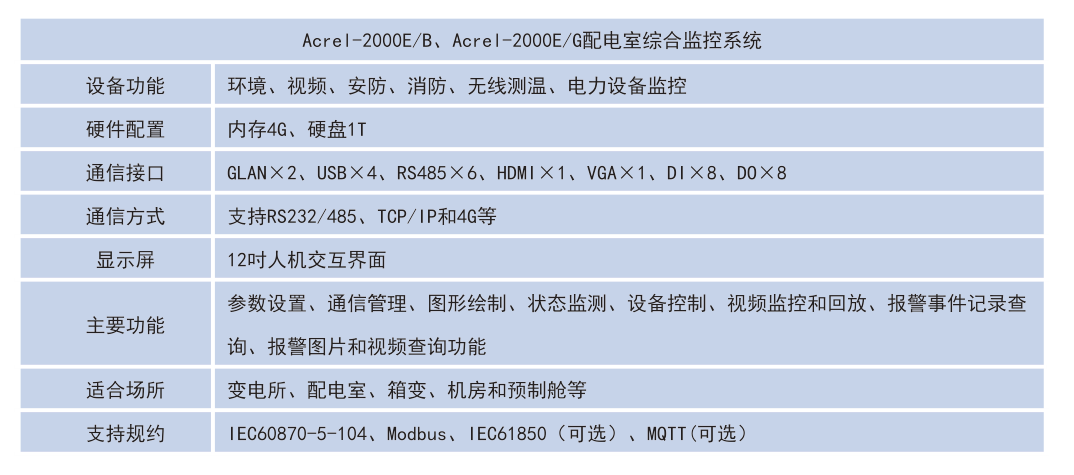

Acrel-2000E/B與Acrel-2000E/G

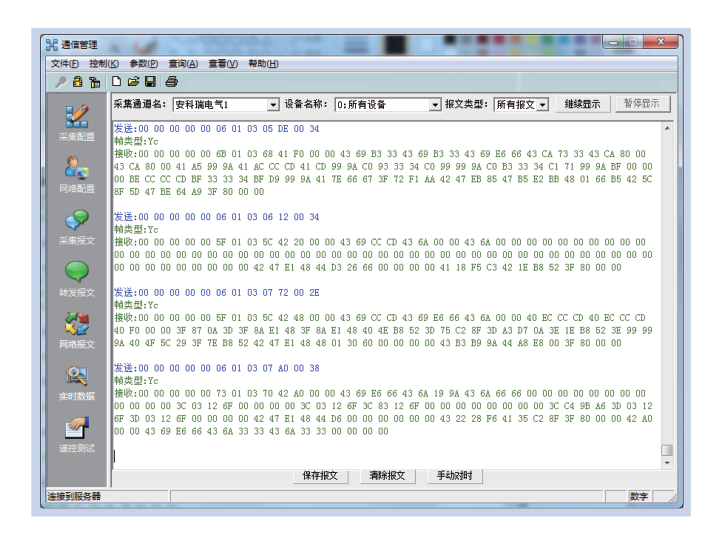

1. 通信管理
安科瑞智能配電室綜合監控系統可以完成對整個配電室范圍內的通信設備進行管理、添加、刪除、控制和數據的實時采集。

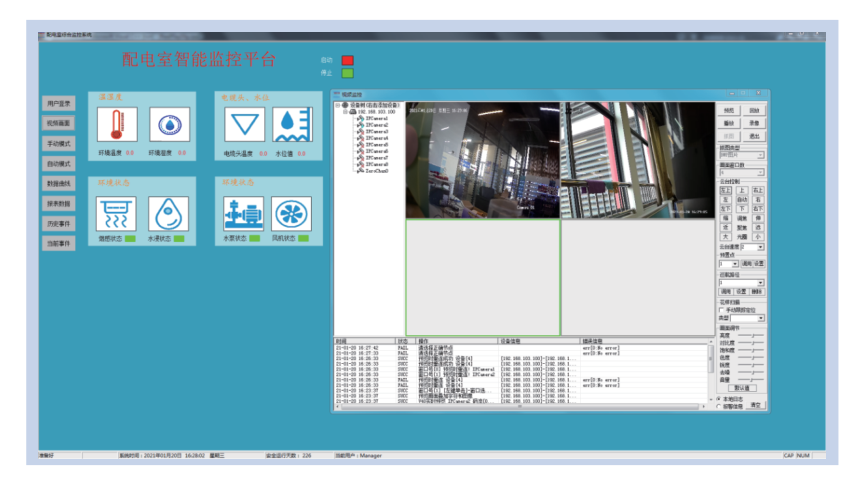

2. 集中監測

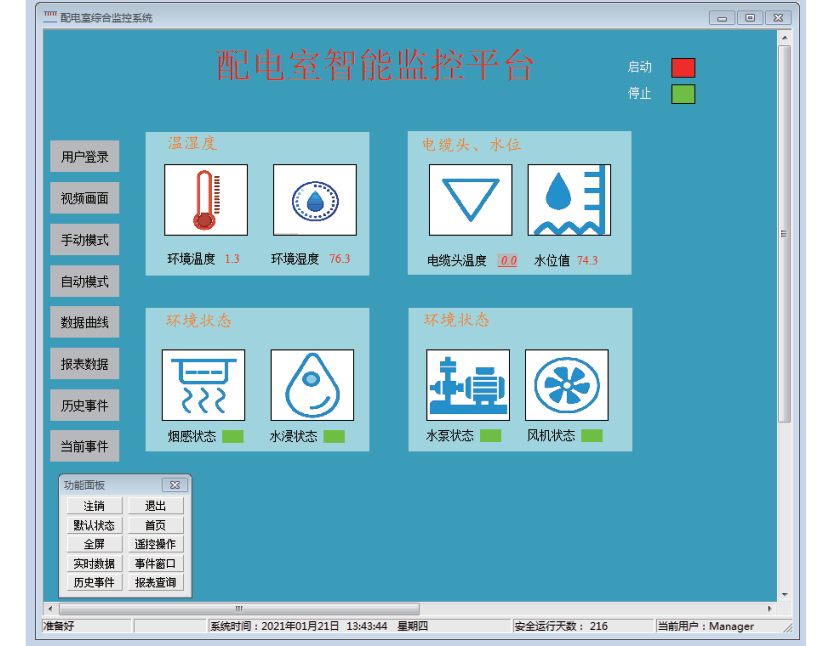

安科瑞智能配電室綜合監控系統人機界面友好，能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，如視頻、溫度、濕度、漏水/水浸、水位、有害氣體和電參量等。實時顯示有關故障、警等信息。
3. 數據查詢
在人機界面中，可以直接查看配電室個設備的運行數據。

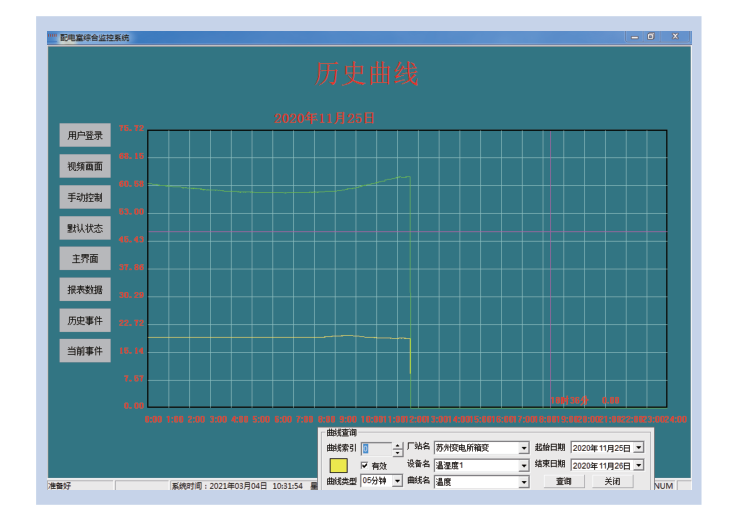

4. 曲線查詢
在曲線查詢界面，可以直接查看遙測參量曲線，包括溫度、濕度、水位、有害氣體濃度、電壓、電流等曲線。

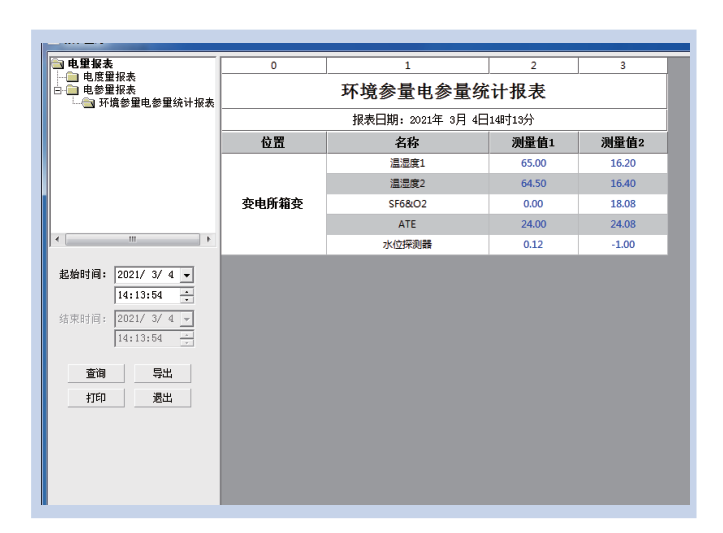

5. 運行報表
查詢配電室內設備的運行數據報表，包括日報表、月報表、年報表和查詢報表等。
6. 實時告警
安科瑞智能配電室綜合監控系統具有實時告警功能，系統能夠?qū)ε潆娛覝囟?、濕度、有害氣體、設備故障或通信故障等事件發出告警。
告警方式如下：
(1)監控界面彈窗告警。
(2)實時語音功能，系統能夠?qū)λ惺录l(fā)出語音告警。
(3)短信告警，可以向指定手機號碼發送告警短信信息。
(4)撥號告警，可以向指定手機號碼撥打電話，在通話中播放告警語音。
(5)聲光報警，可以聯動控制啟動聲光報警。

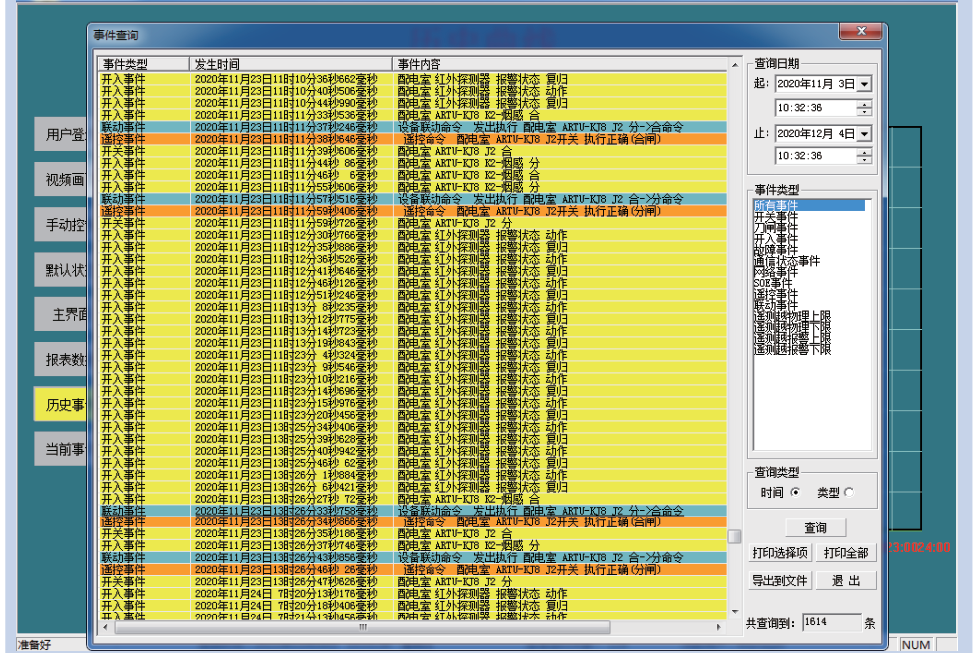

7. 歷史事件查詢
安科瑞智能配電室綜合監控系統能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

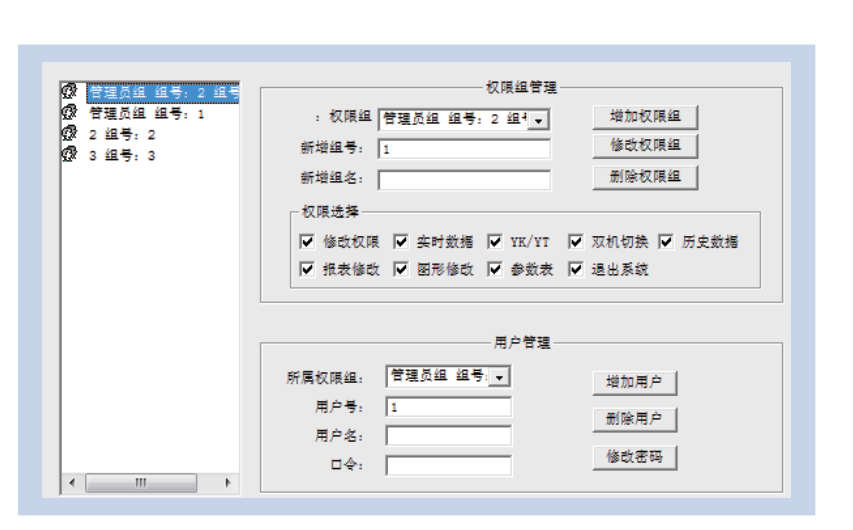

8. 用戶權限管理
為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行維護、管理提供可靠的安全保障。
9. 網絡拓撲圖
安科瑞智能配電室綜合監控系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構?？稍诰€診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

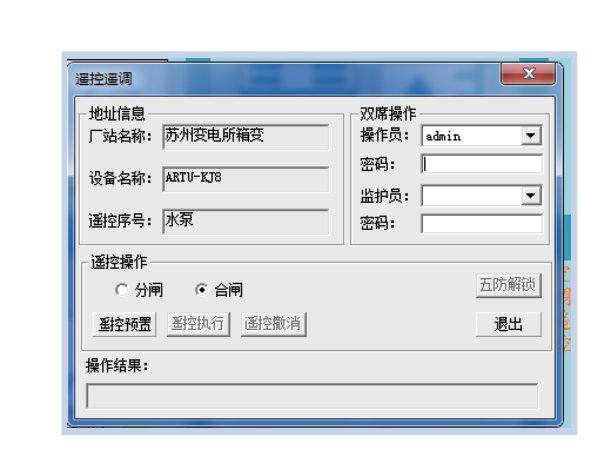

10. 遙控操作
安科瑞智能配電室綜合監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。
