Acrel-3000電能管理系統通常采用分層分布式結構進行設計,即現場設備層、網絡通訊層和站控管理層:
現場設備層
現場設備層主要是連接于網絡中用于電參量采集測量的各類型的儀表等,也是構建該配電系統必要的基本組成元素。肩負著采集數據的重任。
網絡通訊層
網絡通訊層主要是由通訊服務器、接口轉換器件及總線網絡等組成。該層是數據信息交換的橋梁,不同的接口轉換器件提供了RS232、RS422、RS485、SPABUS及以太網等各種接口,組網方式靈活,支持點對點的通訊、現場總線網絡、以太網等類型的組態網絡。
站控管理層

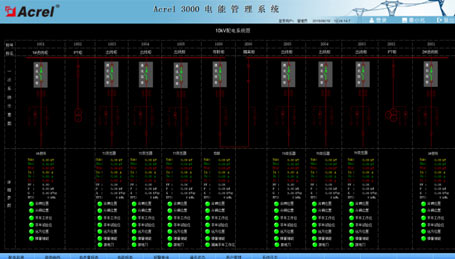

站控管理層是針對配電網絡的管理人員,該層直接面向用戶。該層也是系統的最上層部分,主要是由電能管理系統軟件和必要的硬件設備如計算機、打印機、UPS等。
