摘 要：隨著社會經濟的快速發展，我國變電站正朝著現代化的方向不斷發展，自動化設備以及繼電保護裝置憑借自身優異性能而獲得廣泛應用。本文介紹的AM系列的微機保護裝置，可以針對貴陽萬科翡翠濱江配電工程中不同保護對象提供對應的保護功能。并根據實際情況對備自投保護裝置的邏輯進行優化，使得供電條件更加嚴謹。很大程度上提高了變電站運行的可靠性、安全性和供電質量，有利于實現變電站綜合自動化，實現無人或少人值班。
關鍵詞：安全性；可靠性；微機保護裝置；備自投保護裝置
1 概述
萬科企業股份有限公司成立于1984年，經過三十余年的發展，已成為國內城鄉建設與生活服務商，公司業務聚焦全國經濟具有活力的三大經濟圈及中西部重點城市。2016年公司躋身《財富》 “世界500強”，位列榜單第356位，2017-2022年連續五年上榜。萬科始終堅持為普通人提供好產品、好服務，通過自身努力，為滿足人民對美好生活的各方面需求，做出力所能及的貢獻。在鞏固住宅開發和物業服務固有優勢的基礎上，業務已延伸至商業、長租公寓、物流倉儲、酒店與度假、教育等領域，為更好地服務人民美好生活需要、實現可持續發展奠定了良好基礎。
本項目為貴陽萬科翡翠濱江10kV樓配電工程，包括環網柜和高壓柜兩種柜型，其中環網柜的出線作為中置柜的進線來給各個配電房進行供電。環網柜采用AGW15-12/V型真空開關柜，進出線柜分別采用電纜下進線和下出線的方式，利用SF6對開關柜進行全絕緣全密封。高壓柜采用KYN28-12型金屬鎧裝手車式真空開關柜，高壓柜進出電纜采用下進下出，計量CT和PT的精度都為0.2級。
2 項目需求
本次針對貴陽萬科翡翠濱江10kV樓配電工程項目中不同對象配置不同的微機保護裝置。環網柜均配置AM2SE微機保護裝置；高壓柜進出線配置AM3SE微機保護裝置；A1-2#酒店配電房的運行方式為兩回10kV電源一主一備供電方式，高壓自動轉換開關柜中母聯柜配置AM5SE-B備自投保護裝置，把母聯柜當成進線1和進線2之間做進線備自投實現兩路進線的自動切換功能；A1-3#配電房的運行方式為兩回10kV電源互為備用的供電方式，高壓自動轉換開關柜中主供進線配置AM5SE-B備自投保護裝置，實現兩路進線的自動切換功能。
進線備自投是指主供進線失電后，由備用電源給負載供電。若需要自復，則當主供進線恢復來電后，由備用電源再切回主供電源。其邏輯中考慮的是備用電源一直帶電，但備用電源也存在失電的情況。在對進線備自投測試過程中發現，當供電系統的電源不需要自復且主供電源和備用電源均失電時，主供電源恢復來電后，備自投會直接切換為主供電源供電，這與不需要自復的實際需求是相悖的。針對這一問題，對備自投的邏輯進行了改進，增加了是否投入兩個進線的備投軟壓板，讓備自投條件更加嚴謹，其保護功能更符合供電系統的實際需求。
根據客戶的實際需求，本項目同時配置了ASD200智能操控裝置，該裝置安裝在開關柜上可以動態直觀的模擬一次圖的開關狀態，顯示主回路的帶電情況，并具有語音防誤提示等功能。

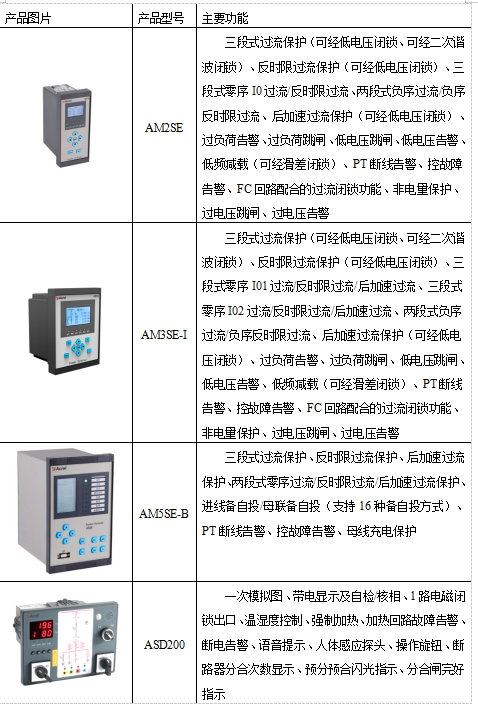

以上幾款微機保護裝置及智能操控裝置主要通過以下功能實現對高壓柜的設備運行情況實時監視和保護：
3 產品方案
本項目10kV配電工程有2個戶外開關箱和3個配電房，分別列舉一個戶外開關箱和1個配電房，上圖方案如下：

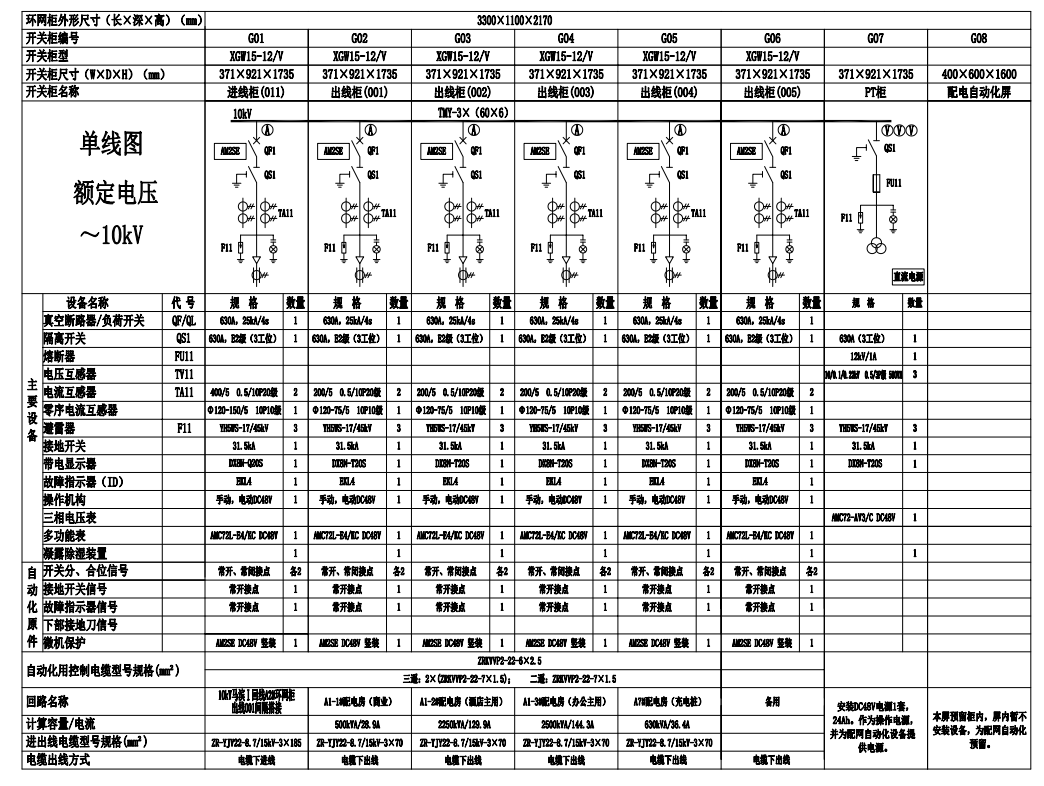

圖1 A2-1#環網柜上圖方案

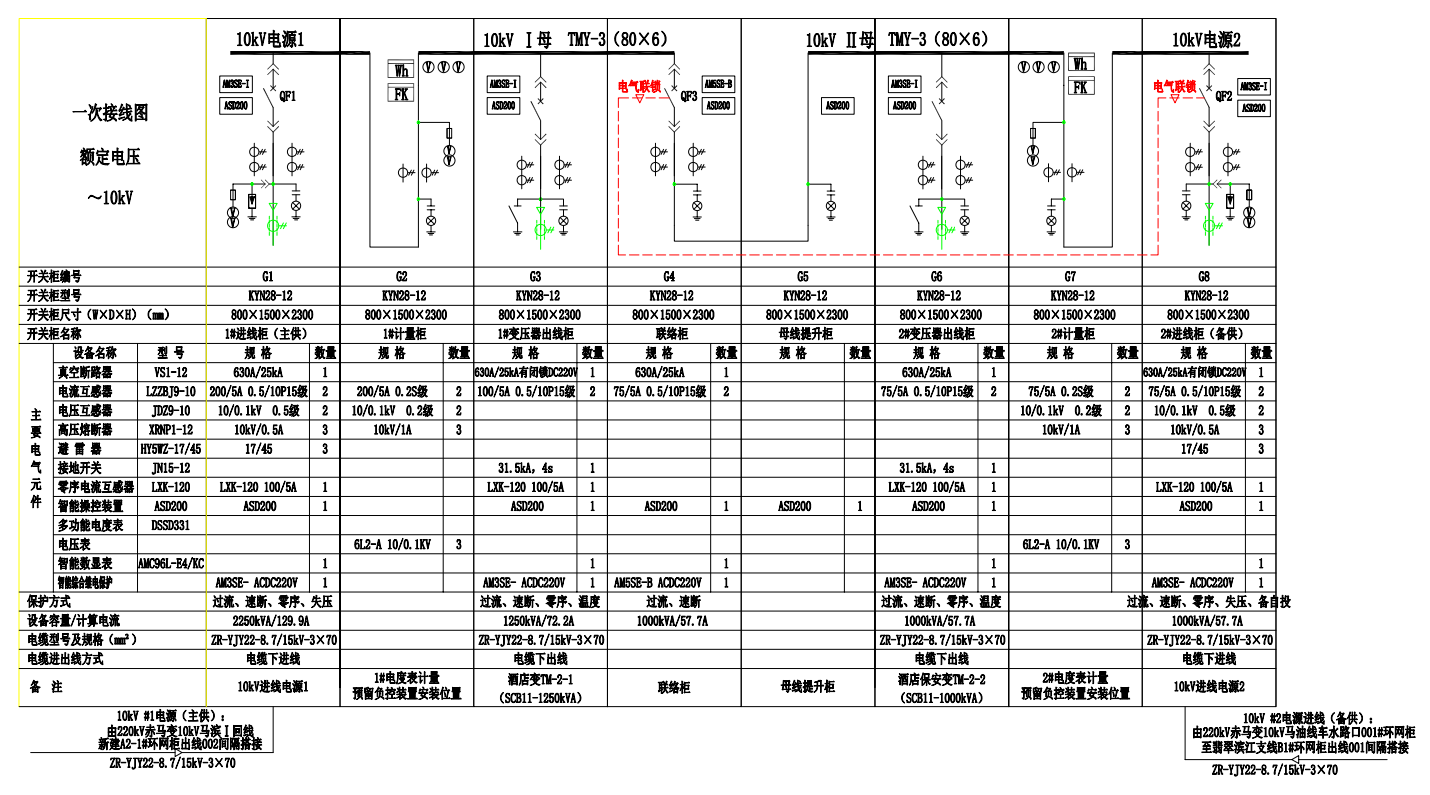

圖2 A1-2#酒店配電房上圖方案

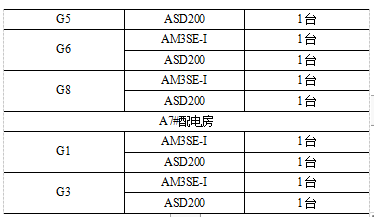

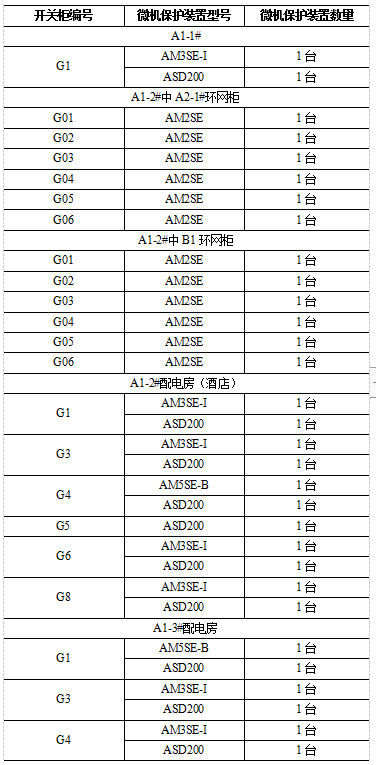

貴陽萬科翡翠濱江A1#樓配電項目所設微機保護及智能操控裝置型號與數量如下：
上述貴陽萬科翡翠濱江A1#樓配電項目共配置12臺AM2SE，11臺AM3SE-I微機保護裝置和2臺AM5SE-B備自投保護裝置，此外，本項目針對各回路配置15臺ASD200智能操控裝置，28只AMC96電能表和289只AMC72電能表。
5 現場安裝圖片
本項目微機保護就地分散安裝在各個高壓開關柜上，保護裝置以及電能表現場安裝如下圖所示。

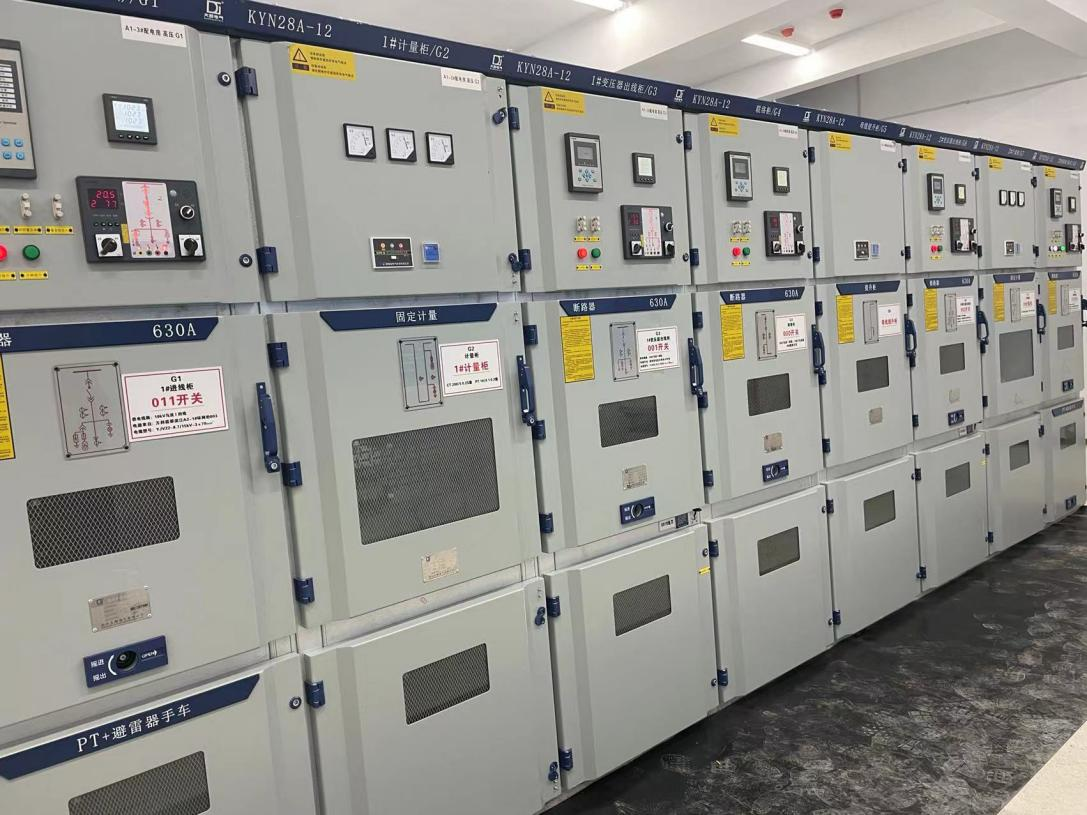

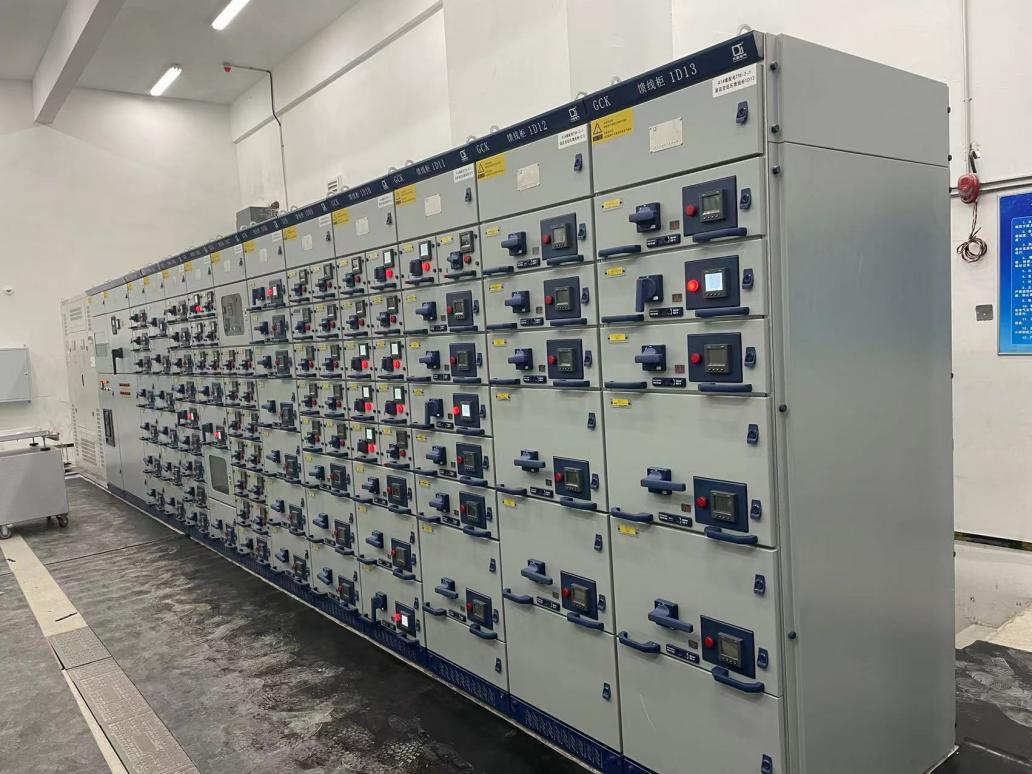

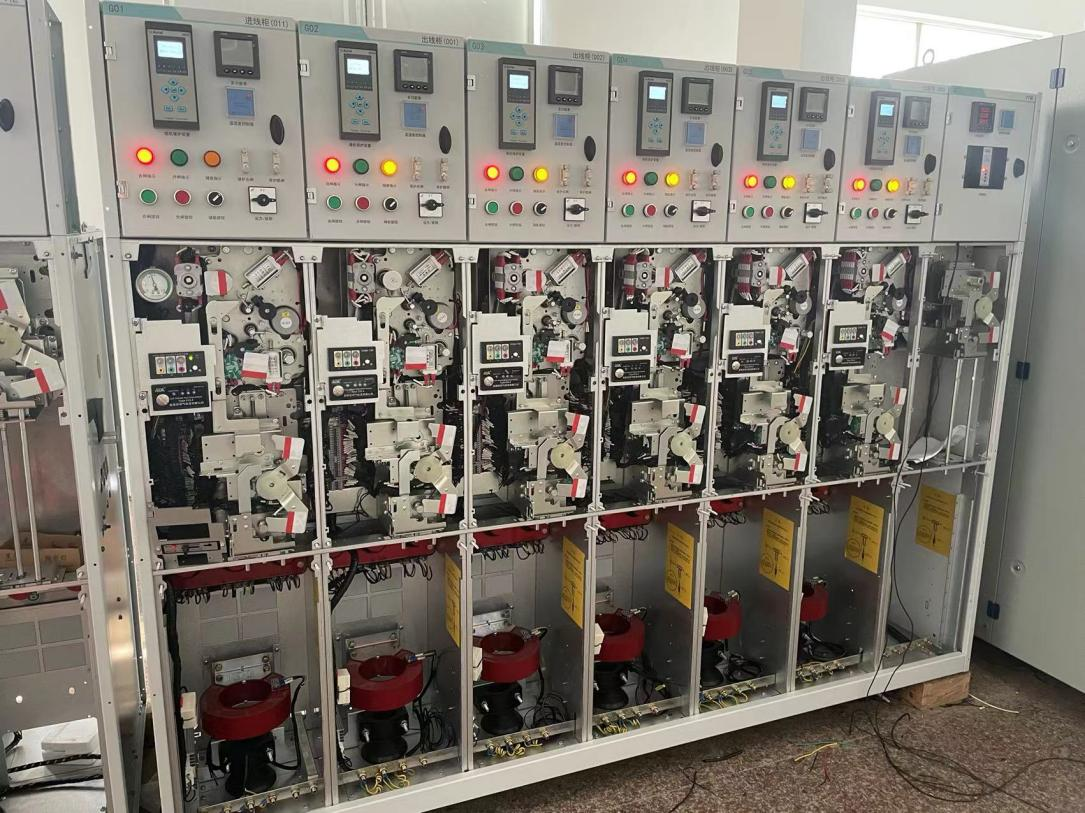

圖3 微機保護裝置以及電能表在貴陽萬科翡翠濱江A1#樓配電項目現場安裝圖片
6 結語
微機保護裝置在電力系統處于至關重要的位置，它能夠反應設備的故障和不正常工作狀態并自動迅速地、有選擇性地動作于斷路器將故障設備從系統中切除，保證無故障設備繼續正常運行，將事故范圍控制在小范圍內，提高系統運行的可靠性，保證向用戶安全、連續供電。本文介紹的AM系列的微機保護裝置，可以針對貴陽萬科翡翠濱江配電工程中不同保護對象提供對應的保護功能。并根據備用電源也會失電的實際情況對備自投保護裝置的邏輯進行優化，使得保護條件更加嚴謹。很大程度上提高了變電站運行的可靠性、安全性和供電質量，有利于實現變電站綜合自動化，實現無人或少人值班。
參考文獻
[1] 安科瑞企業微電網設計與應用手冊.2020.6月版
[2] 安科瑞35KV以及下變電所智能配電系統設計與產品二次原理圖集.2020.10月版
[3] 安科瑞用戶變電站綜合自動化與運維解決方案.2021.11月版
