摘要：介紹鹽城某科技有限公司101廠房光伏監控系統，采用光伏逆變器、多功能儀表、環境監測儀，采集配電現場的各種電參量和狀態信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過安科瑞光伏發電監控系統實現變電所供配電回路的實時監控和管理。
關鍵詞：鹽城某科技有限公司101廠房光伏監控系統；變配電所；多功能儀表；安科瑞光伏發電監控系統。
0 概述
鹽城某電力科技有限公司位于鹽城某經濟開發區，本工程擬利用101車間廠房屋頂進行光伏發電項目建設。
本工程光伏電站本期容量為1.4994MW，計劃于2014年12月31日投運。項目采用6120塊245W多晶太陽能電池組件、51臺30KW光伏逆變器構成光伏發電系統。
1 技術標準
本技術規范書引用的國家和行業標注如下：
(1) IEC61215 晶體硅光伏組件設計鑒定和定型
(2) IEC6173O.l 光伏組件的安全性構造要求
(3) IEC6173O.2 光伏組件的安全性測試要求
(4) GB/T18479-2001《地面用光伏（PV）發電系統 概述和導則》
(5) SJ/T11127-1997《光伏（PV）發電系統過電壓保護--導則》
(6) GB/T 19939-2005《光伏系統并網技術要求》
(7) GB/T 19964-2005《光伏發電站接入電力系統技術規定》
(8) Q/SPS 22-2007《并網光伏發電專用逆變器技術要求和試驗方法》
(9) CSCS85:1996《太陽光伏電源系統安裝工程施工及驗收技術規范》
2 系統方案
本系統采用分層分布式結構進行設計，即站控管理層、網絡通訊層和現場設備層，如下圖所示：
系統網絡拓撲圖
1、站控管理層：監控主機是整個監控系統的核心。監控主機通過通信系統與各現場通訊服務器進行信息交互，完成運行監測、命令下達、數據分析、狀態顯示、統計分析等功能，站控管理層設置工作站主機、打印機及UPS等。
2、網絡通訊層：本項目中，并網點離監控室具體比較近，采用屏蔽雙絞線直接拉設，網絡通訊層設置2臺通訊管理機和1臺交換機。
3、現場設備層：51臺逆變器、4臺并網點智能儀表、12臺匯流箱智能儀表及1臺環境監測儀，現場所有智能裝置需具有RS485通訊接口，MODBUS-RTU通訊協議。
4、逆變器主要監測指標包括：
直流電壓、直流電流、直流功率
交流電壓、交流電流
逆變器內溫度、時鐘
頻率、功率因數、當前發電功率
日發電量、累積發電量、累積CO2減排量
電網電壓過高、電網電壓過低
電網頻率過高、電網頻率過低
直流電壓過高、直流電壓過低
逆變器過載、逆變器過熱、逆變器短路
散熱器過熱
逆變器孤島
DSP故障、通訊故障等
3 系統功能
功能特點

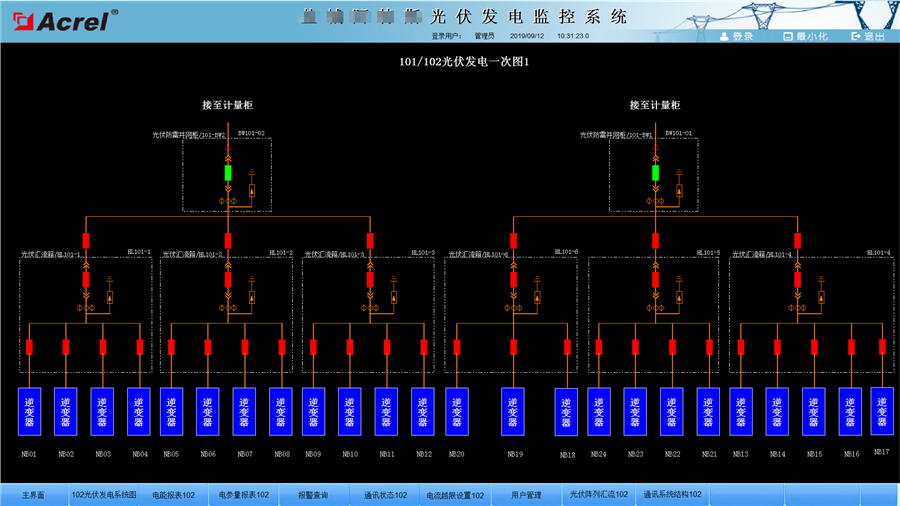

本系統采用全中文界面，操作簡單方便；運行穩定可靠；系統具有一次系統圖顯示，模擬圖顯示和網絡結構圖顯示；系統提供了友好的人機交互界面，一切操作均可在界面上進行，而且具有遠程顯示功能。

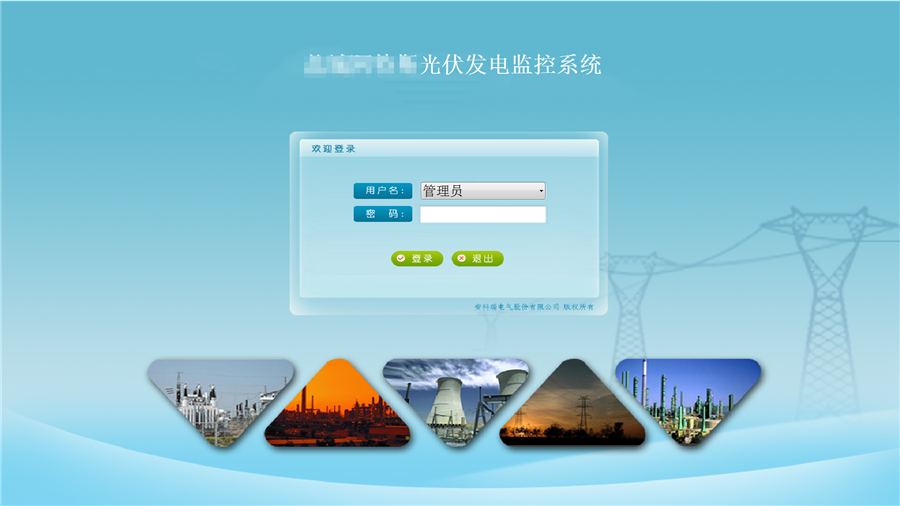

登錄界面
①系統運行主界面

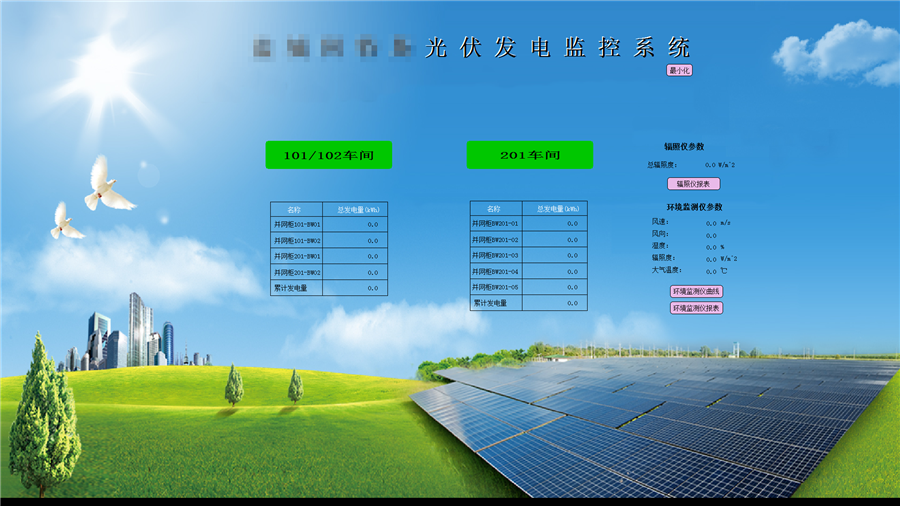

系統監控提供功能選擇畫面，并對光伏陣列現場環境進行實時監測與顯示，如室外溫度值、風速、風向、光照強度等；

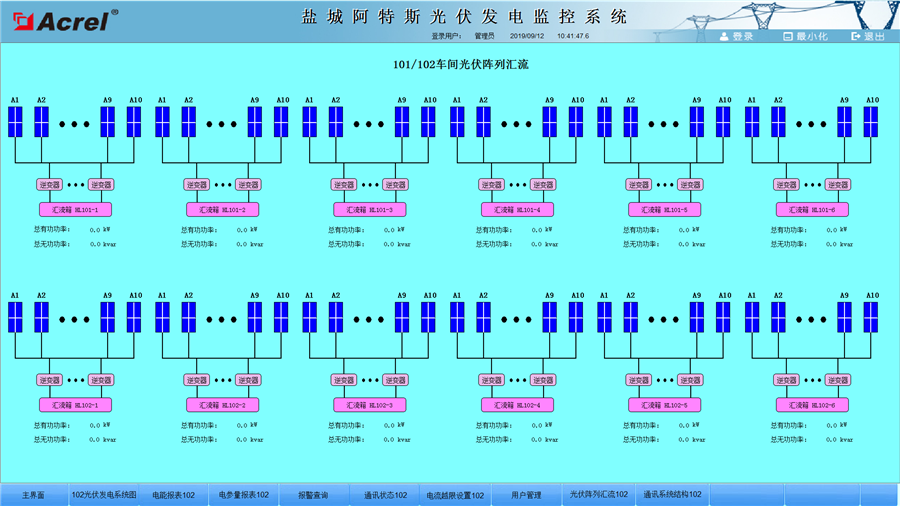

②系統運行監視

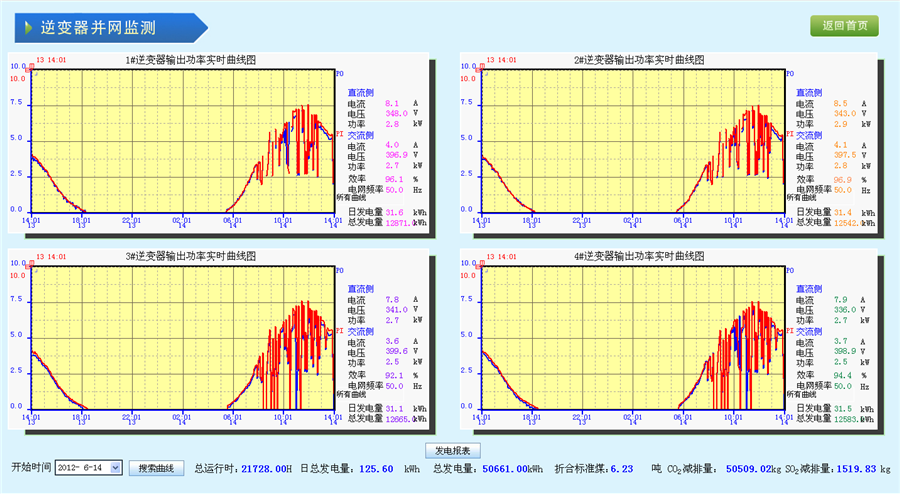

監控系統可分區域實時監測各逆變器實時運行參數，并對故障點進行異常顯示與報警提示；
③逆變器用電趨勢曲線分析

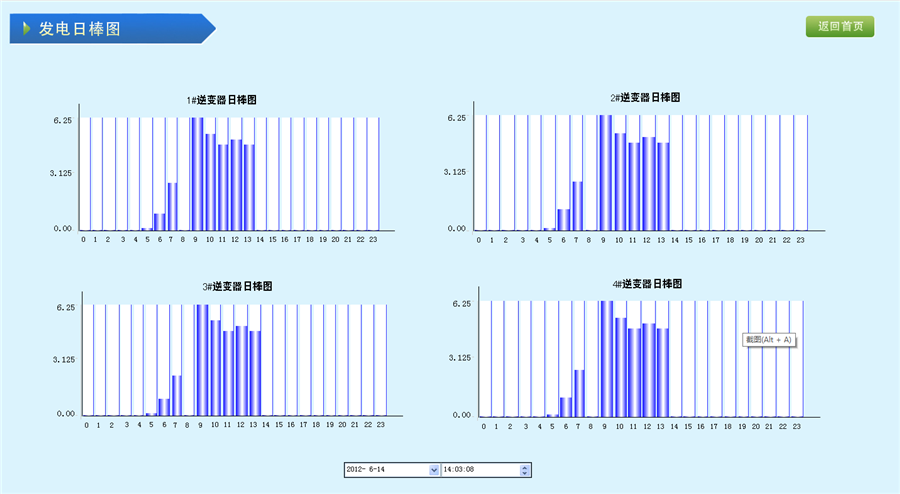

監控系統可繪制顯示逆變器電壓—時間曲線、功率—時間曲線等，直流側輸入電流實時曲線、交流側逆變輸出電流曲線，并采集與顯示各逆變器日發電量等電參量；
④歷史數據管理

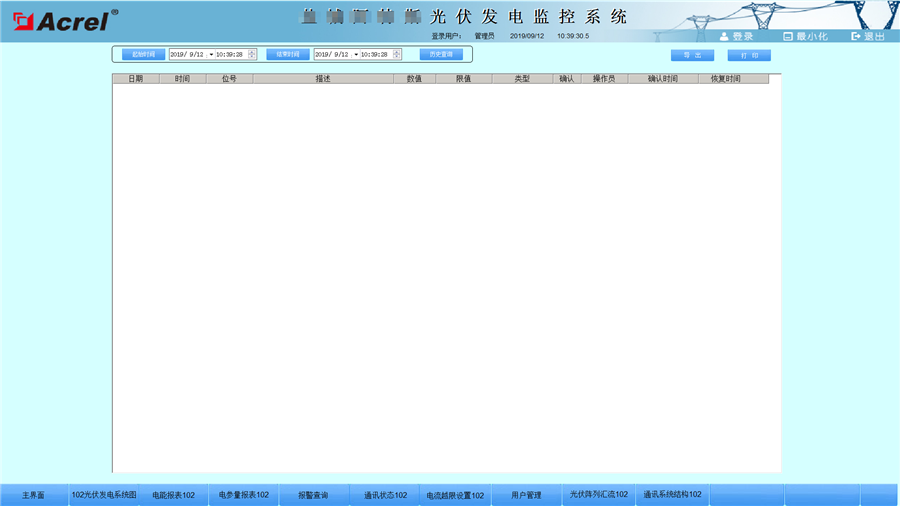

監控系統可針對光伏發電現場的各種事件進行記錄，如：通訊采集異常、開關變位、操作記錄等，時間記錄支持按類型查詢，并可對越限報警值進行更改設置；
⑤日發電趨勢分析
系統提供了實時曲線和歷史趨勢兩種曲線分析界面，可以反映出每天24小時內光伏發電量與該日日照強度，環境溫度，風速等的波動情況。

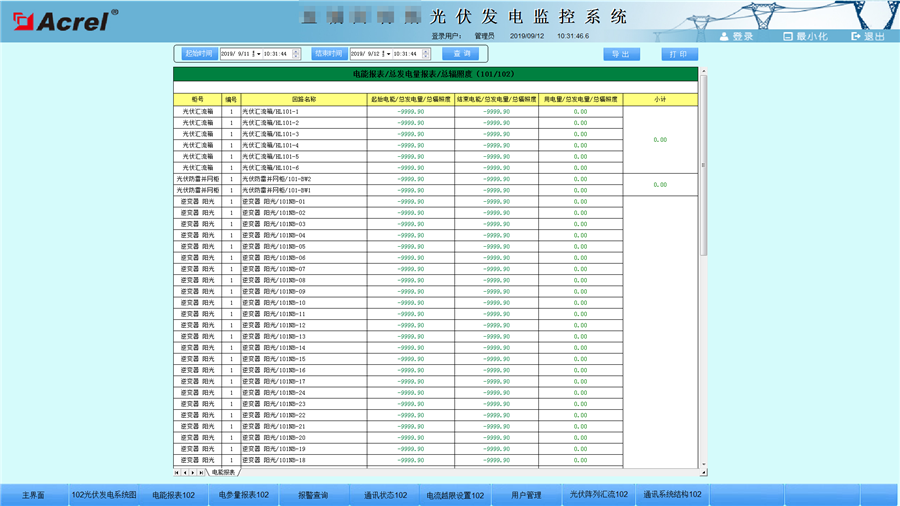

⑥發電參量統計報表
系統提供了豐富的各類統計報表界面，可以根據客戶需求統計出任意時間段內光伏發電量和相關參量。
4 結束語
在當今光伏發電設施的應用中，光伏并網變電所的配電安全性至關重要，本文介紹的安科瑞光伏發電監控系統在鹽城某科技有限公司101廠房光伏監控系統的應用，可以實現對變電所供配電回路用電的實時監控，不僅能顯示回路用電狀況，還具有網絡通訊功能，可以與通訊管理機、計算機等組成電力監控系統。本系統通過通信管理機接入所有的光伏電站在線監測設備，進行設備統一管理，設備運行數據統一采集、查看、分析。為解決光伏發電實時監控問題提供了真實可靠的依據。
