摘要： 醫院作為大型的社會服務機構,具有人流量大、大型設備與精密儀器多的特點,因此,醫院對其供配電系統有非常高的要求。當前,我國醫療改革在不斷深化,各大醫院都在進行現代化的建設,傳統的供配電系統已經不能滿足醫院日益增長的需求，我國正進入一個改建、擴建、新建醫療建筑的高峰期。本文就IT系統在醫院供配電中的應用做下討論，希望能給新時期醫院供配電系統的建設帶來一定的幫助。
關鍵詞：醫院；供配電；IT系統
0 前言
在醫療場所，所有的工作都集中在病人和他們的康復上。即使是短暫的斷電會危及診斷和治療，因而影響患者的健康。為此，對于電源可靠性的要求是非常嚴格的，所以醫院電氣安全可靠也引起來業界的重視。其中關于ICU、手術室等重要場合的配電安全可靠越來越引起業界重視。尤其是關于IT隔離電源的設置。GB16895.24-2005/IEC60364-7-710:2002標準中規定，在醫療領域2類醫療場所內，用于維持生命的、外科手術的和其他位于“患者區域”內的醫療電器設備和系統的供電回路應選用帶絕緣監視的醫療IT系統供電。
1 什么是IT隔離電源系統
IT隔離電源系統，I表示電源側沒有工作接地，或經過高阻抗接地。T表示負載側電氣設備進行接地保護。IT系統在供電距離不是很長時，供電的可靠性高、安全性好。一般用于不允許停電的場所，或者是要求嚴格地連續供電的地方，醫院的手術室、急救室和ICU室等二類場所采用IT系統。運用IT方式供電系統，即電源中性點不接地，一旦設備漏電，單相對地漏電電流很小，不會破壞電源電壓的平衡，因此可以避免電擊等電氣事故，同時不足以使回路保護電器動作切斷電源，保證供電的不間斷。所以比電源中性點接地的系統安全、可靠。
2 IT隔離電源系統的優點
1）觸電電壓和漏電電流很小，不足以引發電擊或其它電氣事故；
2）供電系統出現對地故障時，不會導致回路保護電器動作切斷電源，保證了供電的不間斷。
3 采用IT隔離電源系統的注意事項
1）IT系統不能引出中性線，因為在中性線發生接地故障時絕緣監測儀無法故障報警，系統將變?yōu)門T或TN系統，再發生相線接地故障，則系統電源將被切斷，可能會產生嚴重后果。
2）由于IT系統發生一相接地時，另兩相對低電壓將升高，因此對電氣線路及電氣設備絕緣水平要求較高。
3）IT系統的絕緣監測儀需通過PE線接地，因此其與PE線的連接可靠，否則將無法報警。
4 安科瑞醫用IT系統介紹
安科瑞醫用IT系統主要應用于諸如手術室、ICU/CCU重癥監護室等重要的醫療2類場所，為這些場所的重要設備提供安全、可靠、連續的配電。醫用絕緣監測及故障定位裝置是安科瑞電氣集多年電力儀表行業的設計經驗，根據醫療2類場所對配電系統絕緣監測和故障定位的特殊要求而開發的。產品可實現IT系統的絕緣、負載和隔離變壓器溫度等狀況的實時監測，并具有系統絕緣故障回路定位和多套系統集中監控等功能。產品符合企業標準Q31/0114000129C013-2016 《IT系統絕緣監測儀》的規定。
醫用IT系統絕緣監測及故障定位產品（七件套）包括AITR系列醫用隔離變壓器、AIM-M200醫療智能絕緣監測儀、AKH-0.66P26電流互感器、AIL150-4/AIL150-8絕緣故障定位儀、ASG150測試信號發生器、HDR-60-24電源模塊和AID150集中報警與顯示儀等，產品如表1所示。

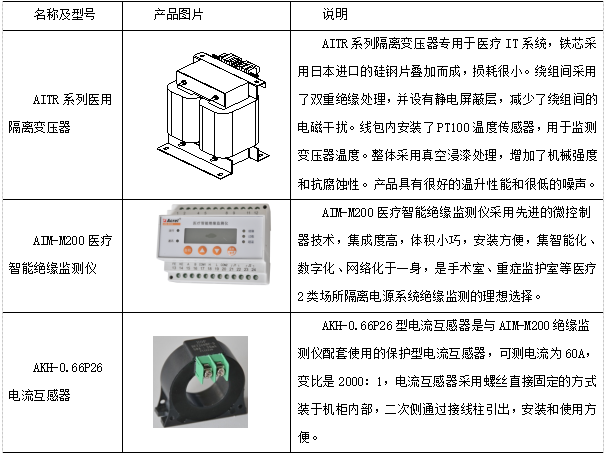

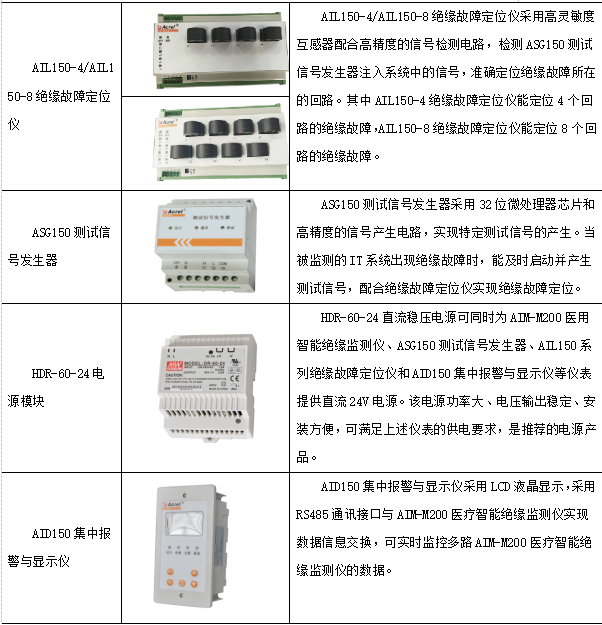

表1 醫用IT系統絕緣監測及故障定位產品

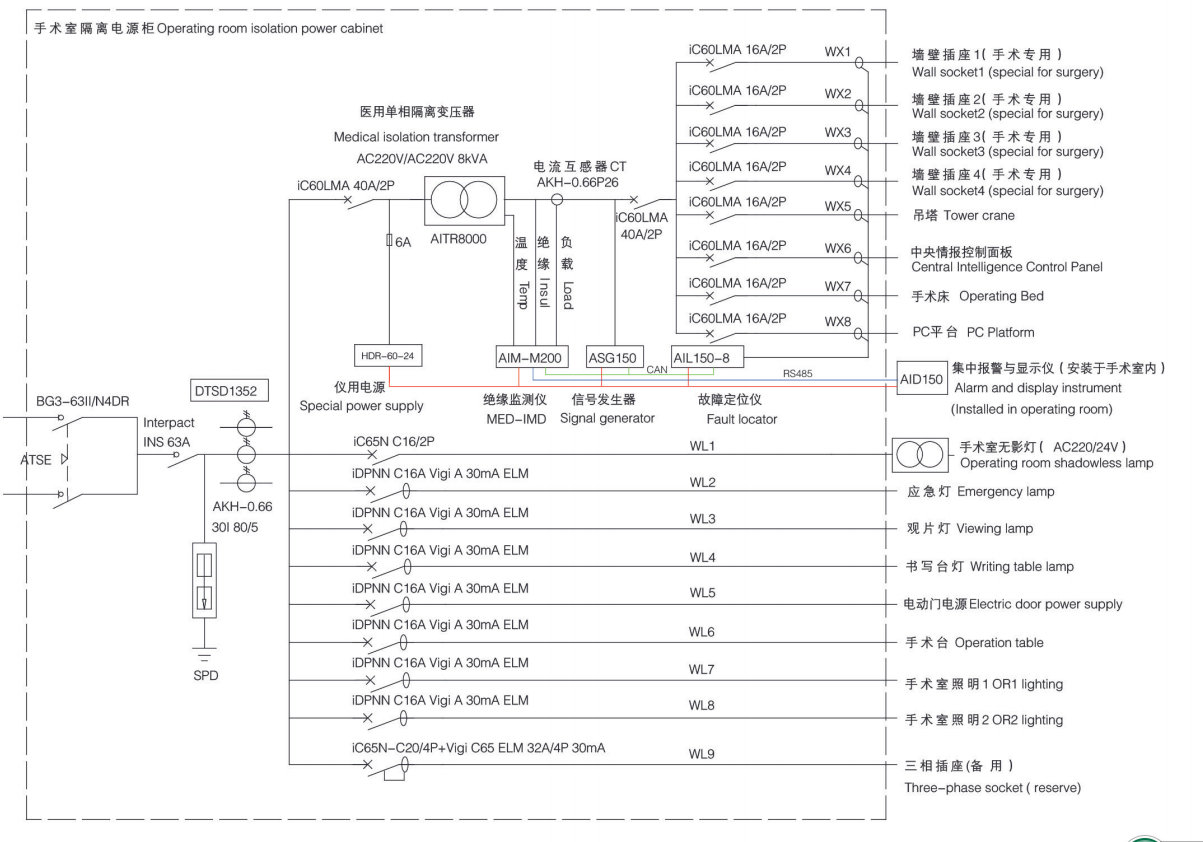

5 應用案例
注：隔離電源柜內的接地排要與現場的等電位端子排可靠連接。
6 結束語
醫院供配電系統不同于一般場所，配電系統復雜，對電源安全性、可靠性要求更高，需要電氣設計人員對國家相關規范及 IEC 標準有透徹的理解，更需要大家不斷學習、交流、探討，更新知識，了解產品及技術的發展，為醫院提供優質的手術室供配電系統設計，更好地保障廣大患者的生命安全。
參考文獻
[1].建筑物電氣裝置第 7-710 部分：特殊裝置或場所的要求—醫療場所 GB16895.24-2005
[2].民用建筑電氣設計規范 JGJ 16-2016
[3].醫院潔凈手術部建筑技術規范 GB 50333-2013
[4].綜合醫院建筑設計規范 GB 51039-2014
