摘 要：建筑工地地往往十分凌亂，臨時性、無計劃性是其特點，這就存在著安全隱患。特別是在臨時用電方面，往往隨意扯線，無安全保障措施。尤其是近些年連續發生了多起漏電造成人員傷亡的事故，在這種情況下，剩余電流監測儀作為一種漏電保護裝置在施工領域就顯得十分重要。
關鍵詞：建筑工地；觸電事故；用電安全；剩余電流監測儀
0前言
近年來，在新冠疫情和復雜外部環境的影響下，國家始終堅持穩中求進、攻堅克難，大力推動高質量發展。國家發展改革委專項會議指出:“加快推進重大項目建設，是擴大國內需求、穩住經濟大盤的重要支撐，是優化供給結構、推動高質量發展的關鍵舉措。”隨著各大項目建設的加快推進，建筑工地的安全生產工作成為項目管理者首要關注的頭等大事。
1 行業背景
為什么建筑工地是電氣危險大的特殊場所？
有以下幾個方面的原因是建筑工地比一般場所具有更大的電氣危險性。
（1）建筑工地屬于戶外不具備等電位聯結的場所，在相同的故障條件下施工場地的接觸電壓更高，電擊致死的危險更大。為減少電擊死亡事故，在施工場地內要求在更短的時間內切斷接地故障。
（2）建筑工地是電氣環境條件惡劣的場所，它不僅因風吹、雨淋、日曬等惡劣氣候條件使電氣絕緣水平下降，而且由于場地內眾多運輸車輛和施工機械的運作，使電氣設備和線路易受撞擊碾壓導致機械損傷。另外，施工用的配電箱、插座箱和電線電纜等設備線路還經常更換場地，這個施工場地就是一個臨時性的電氣裝置，頻繁的挪動和運輸十分容易給施工用的配電設備和電線電纜造成機械損傷，留下事故隱患。
（3）在建筑工地作業的施工人員自身還特別易受到電擊的傷害。因為他們在作業中常被水濺雨淋，使皮膚潮濕人體阻抗下降，所以施工場地的接觸電壓限值UL不是50V而是25V，他們又經常使用發生電擊時難以擺脫的手持式和移動式的電動施工工具降低電源額定電壓，這些不利因素都能使施工人員遭受電擊時發生心室纖顫致死的危險變大。
為加強建筑工地的用電管理，確保用電安全、可靠，防止觸電事故的發生，在《施工現場臨時用電安全技術規范》（JGJ46-2005)規定：施工現場臨時用電工程采用TIN-S系統，設置專用的保護零線，要求使用五芯電纜配電系統采用“三級配電兩級保護”（三級配電是指總配電箱、分配電箱、開關箱，開關箱，開關箱下是用電設備；兩級保護是指在總配電箱和開關箱中分別裝設漏電保護器，實行至少兩級保護），實行“一機、一閘、一箱、一漏”。漏電保護器作為工地防止觸電傷害的一項保護措施，已在施工中得到全面推廣。
2 產品介紹
安科瑞ASJ系列剩余電流動作繼電器和多回路剩余電流監測儀可與低壓斷路器或低壓接觸器等組成組合式剩余電流保護裝置，主要適用于交流50Hz，額定電壓400V及以下的TT和TN系統配電線路，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。
3 功能介紹
ASJ10/20系列剩余電流動作繼電器具有以下功能：A型或者AC型剩余電流測量，剩余電流越限報警指示，額定剩余動作電流可設定，極限不驅動時間可設定，兩組繼電器輸出，具有就地，遠程“測試”、“復位”功能；
ASJ60系列剩余電流監測儀具有以下功能：16路剩余電流監測，1路預警繼電器輸出，16路報警繼電器輸出，2路DI輸入，自動重合閘功能，遠程通訊功能，遠程分合閘功能。
4 技術指標

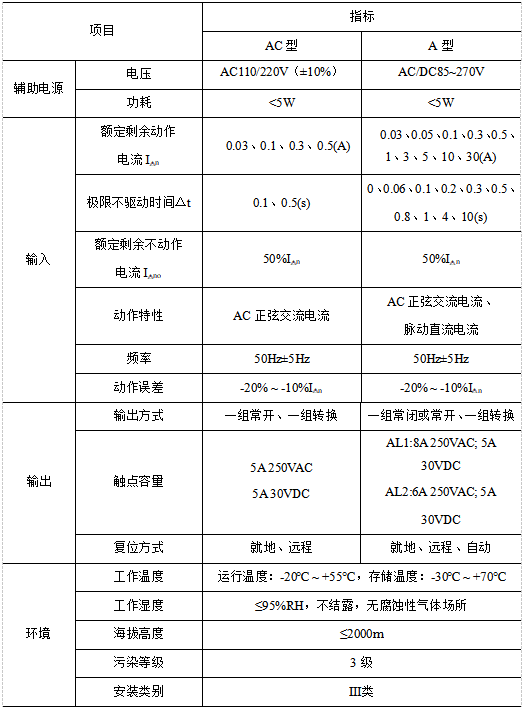

ASJ10/20系列剩余電流動作繼電器技術指標

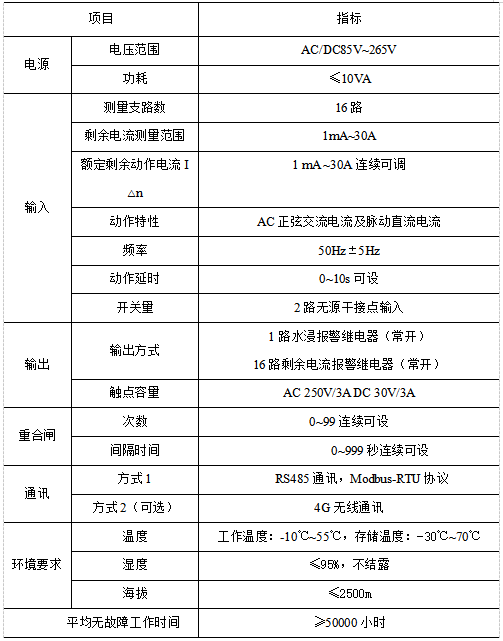

ASJ60系列剩余電流監測儀技術指標
5選用說明

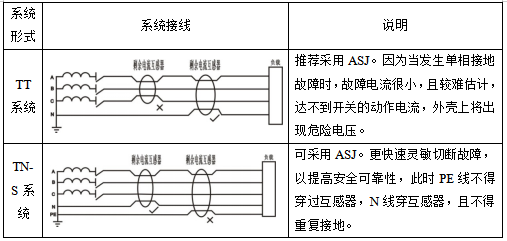

剩余電流動作繼電器在應用時應注意低壓系統的接線型式。
其余接線型式需要改造成以上兩種型式使用，防止出線誤動作或者不動作的情況。

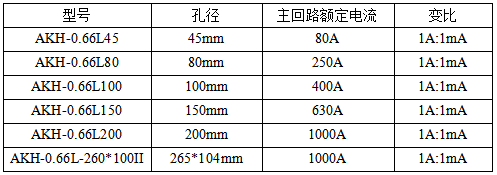

剩余電流互感器的選擇應根據主回路的額定電流為參考選擇，
實際應如圖所示，互感器安裝在主回路或者支路上，通過測量剩余電流判斷是否驅動斷路器動作。

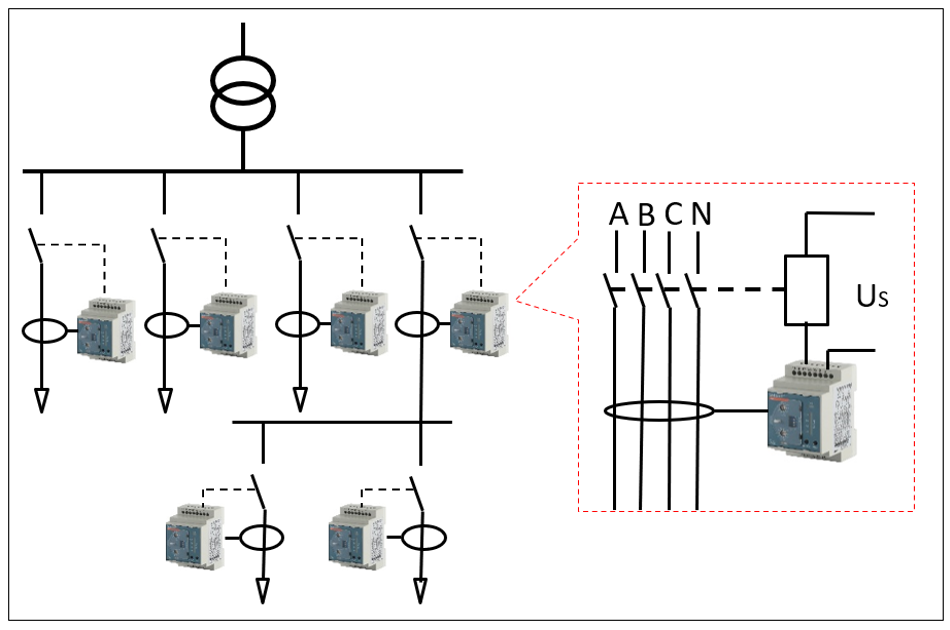

ASJ10/20剩余電流繼電器典型應用

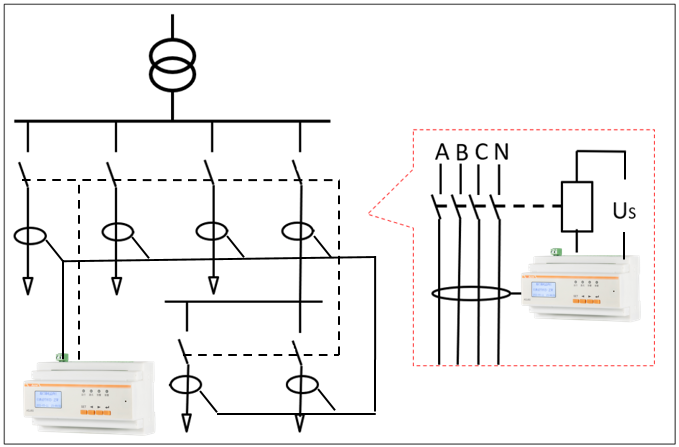

ASJ60剩余電流監測儀典型應用
6 注意事項
當采用剩余電流動作保護器（RCD）作為電擊防護附加防護措施時，應符合下列規定：
1、額定剩余電流動作值不應大于30mA；
2、額定電流不超過32A的下列回路應裝設剩余電流動作保護器（RCD）：
2.1供一般人員使用的電源插座回路；
2.2 室內移動電氣設備；
2.3人員可觸及的室外電氣設備。
3 剩余電流動作保護器（RCD）不應作為保護措施；
4采用剩余電流動作保護器（RCD）時應裝設保護接地導體（PE）。
7結語
建筑產業是我國國民經濟的重要支柱產業之一，從最初追求高速增長到如今追求高質量發展，安全生產的每一環節都尤為重要。安科瑞電氣，將秉承“創新、高效、團結、誠信”的用戶理念，為建筑產業經濟發展營造平順、穩定的安全用電生產環境。
參考文獻
[1].安科瑞企業微電網設計與應用手冊.2019.11版
[2].葉磊.在民用建筑電氣中漏電保護器可靠性及應用的探討[J].安徽建筑，
